Шкафы управления насосами (ШУН)

Общее описание шкафов управления насосами

Шкафы управления насосами EmControl отличаются по способу запуска насосного агрегата:

1. Прямой пуск
2. Запуск устройством плавного пуска (мягким пускателем)
3. Запуск и управление преобразователем частоты

Прямой пуск насоса – включение электродвигателя насоса прямым подключением к источнику питания.

Такой способ пуска является самым простым, и, как следствие, самым дешевым и распространенным. Кроме того, такой способ запуска обеспечивает наиболее высокий пусковой момент электродвигателя.

Основным недостатком такого способа запуска двигателей насосов является высокий пусковой ток, приводящий к возникновению гидроударов с последующим сокращением сроков службы арматуры и измерительных средств.

Линейка шкафов управления EmControl с прямым пуском – это надежное, простое и недорогое решение от компании Электроматика для простых систем на объектах водоснабжения и водоотведения, а так же систем, устойчивым к гидроударам.

Плавный пуск насоса – включение электродвигателя насоса в сеть питания через устройство плавного пуска.

Шкафы управления насосами EmControl ШУН оснащенные устройствами плавного пуска обеспечивают работу насосов как в автоматическом, так и в ручном режимах. В основные функции шкафов входит не только плавный запуск и останов двигателей электронасосов, но также обеспечение безопасности эксплуатации и увеличение общего срока службы электронасосов путем ограничения пусковых токов. Шкафы управления EmControl обеспечивают полную защиту насосов от «сухого хода», коротких замыканий, длительных перегрузок и неполнофазных режимов работы.

Пуск насоса от частотного преобразователя – включение электродвигателя насоса в сеть питания через преобразователь частоты —электронное устройство, предназначенное для изменения частоты электрического тока, тем самым позволяющее изменять скорость вращения электродвигателя насоса.

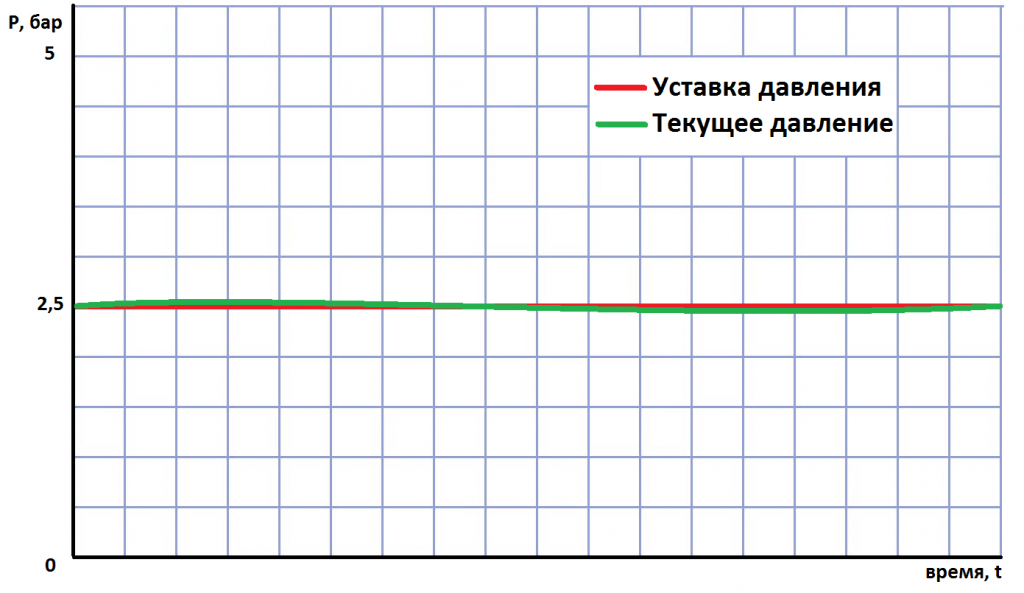

Шкафы управления EmControl ШУН оснащенные преобразователями частоты обеспечивают весь функционал устройства плавного пуска, но также позволяют позволяют автоматически поддерживать требуемое в системе давление, что позволяет изменять потребляемую насосом мощность, оптимизируя затраты на электрическую энергию.

Шкафы управления EmControl это:

• Качественный продукт с расширенной трёхлетней гарантией
• Широкий выбор готовых типовых решений
• Возможность разработки специальных и не стандартных шкафов управления
• Оперативное гарантийное и послегарантийное обслуживание
• Качественная и компетентная консультация специалиста
• Возможность приобретения шкафа управления вместе с пуско-наладочными работами
• Экономия времени и снижение трудозатрат на установку оборудования, шкаф управления EmControl это готовое к подключению устройство: подключение шкафа не требует высокой квалификации от персонала – монтаж и настройка оборудования может проводиться штатным электриком предприятия в соответствии с руководством по эксплуатации на шкаф управления
• Снижение затрат электроэнергии благодаря использованию энергоэффективных частотных преобразователей: специальные алгоритмы управления обеспечивают максимальный КПД насосного агрегата

Опции и аксессуары шкафов управления насосами

Входные и выходные дроссели

В шкафах управления EMControl приняты специальные меры по снижению гармонических токов, заключающиеся во взаимном сочетании параметров конденсаторов постоянного тока, выпрямительных диодов и конденсаторов фильтра ЭМС. Для дальнейшего снижения уровня гармонических искажений можно применить сетевые дроссели.

Основные функции:

• Ограничение пиков тока на входе преобразователя;
• Ограничение di/dt входного выпрямителя и блока конденсаторов;
• Снижение гармонических токов на входе;
• Увеличение коэффициента мощности и соответственное снижение сетевого тока;
• Увеличение срока службы силовых конденсаторов преобразователя;
• Выходные дроссели снижают величину du/dt на кабеле и обмотках двигателя.

Выносные панели управления

Данная опция доступна для всех моделей шкафов управления. В этом случае стандартная панель частотного преобразователя выносится на наружную дверь шкафа, что обеспечивает возможность контроля и управления режимами работы электродвигателей.

Тормозные резисторы

Преобразователь частоты без применения дополнительного тормозного устройства обеспечивает тормозной момент, равный 30% от номинального.

Для обеспечения режима торможения с повышенным тормозным моментом (механизмы с большим моментом инерции, технологические процессы, требующие от оборудования высокой динамики и быстрого торможения, приводы, при работе которых возможен переход двигателя в генераторный режим) используются дополнительные тормозные устройства.

Опциональные платы для частотных преобразователей

В случаях, когда требуются дополнительные коммуникации, в шкаф управления могут быть установлены интерфейсные платы, обеспечивающие полноценную интеграцию шкафа EMControl. Например:

• Изолирующая плата ES822, содержащая порты RS232 и/или RS485 для SINUS K-PENTA
• (эта плата применяется для сетей ModBus и устанавливается в преобразователь)
• Плата Profi busDP (набор программного и аппаратного обеспечения)
• Плата PROFIdrive (набор программного и аппаратного обеспечения)
• Плата DeviceNet (набор программного и аппаратного обеспечения)
• Плата CANOpen (набор программного и аппаратного обеспечения)
• Плата Interbus (набор программного и аппаратного обеспечения)
• Плата Lonworks
• Плата Ethernet+IT (набор программного и аппаратного обеспечения)
• Плата ControlNet (набор программного и аппаратного обеспечения)
• Плата Metasys N2
• Плата BacNet RS485

Модельный ряд шкафов управления насосами

Шкафы управления 1 насосом, прямой пуск, один ввод питания

Мощность, кВт	Маркировка	Габариты (ШхВхГ), мм	Цена
4 кВт	ШУН-040-11П-1-Б0-КЛ10	300х400х150	По запросу
5,5 кВт	ШУН-055-11П-1-Б0-КЛ10	300х400х150	По запросу
7,5 кВт	ШУН-075-11П-1-Б0-КЛ10	300х400х150	По запросу
11 кВт	ШУН-110-11П-1-Б0-КЛ10	300х400х150	По запросу
15 кВт	ШУН-150-11П-1-Б0-КЛ10	300х400х150	По запросу
18 кВт	ШУН-180-11П-1-Б0-КЛ10	400х400х200	По запросу
22 кВт	ШУН-220-11П-1-Б0-КЛ10	400х500х200	По запросу
30 кВт	ШУН-300-11П-1-Б0-КЛ10	400х500х200	По запросу
37 кВт	ШУН-370-11П-1-Б0-КЛ10	400х500х200	По запросу
45 кВт	ШУН-450-11П-1-Б0-КЛ10	500х700х250	По запросу
55 кВт	ШУН-550-11П-1-Б0-КЛ10	500х700х250	По запросу
